带锁定远程控制单元(RAU)-DD-Frame断路器(D5)

所属分类：

面板安装断路器(CBE设备用断路器)

DD-Frame简介

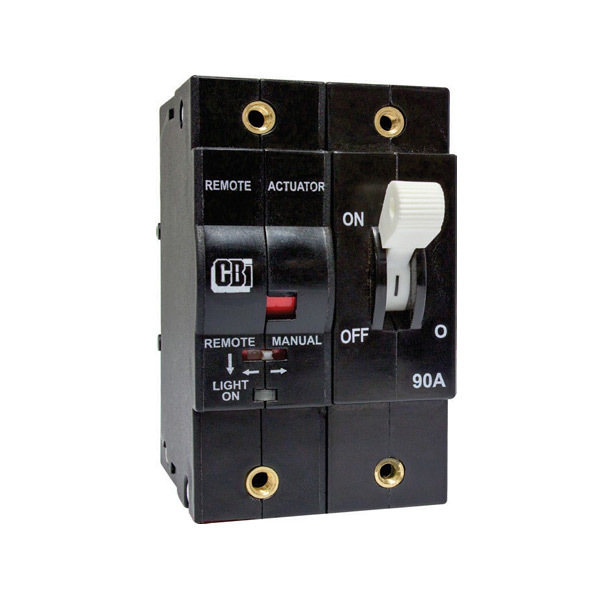

远程驱动单元(RAU)是一个工厂预设的模块，可实现DD-Frame断路器自动开闭。RAU内部驱动断路器ON和OFF。RAU安装在断路器的左侧，可以驱动多达三极断路器。RAU仅提供带有标准拨动手柄的断路器。该单元有一个LED，提供操作模式(远程或手动)和状态的指示。同时配有彩色指示灯，显示所连接断路器的闭锁机构的位置-绿色为OFF，红色为打开。RAU提供在远程或手动之间设置操作模式的选项，可通过RAU正面的开关进行选择。

产品特色

→ 出厂时在DD-Frame断路器的左侧安装了远程执行器单元
→ RAU模块适用宽电压范围:18 Vdc~80 Vdc
→ RAU可以由主系统电压或独立电源供电
→ DD-Frame断路器在交流或直流主系统电压下工作
→ 有LED用于状态指示
→ 可选择远程或手动操作
→ 提供断路器负载侧的状态显示
→ 远程开关操作需要一个高或低信号
→ 断路器状态颜色指示灯红色(ON)或绿色(OFF)
→ 断路器内部执行控制操作
→ 紧凑尺寸(19mm模数，配合DD-Frame外形)

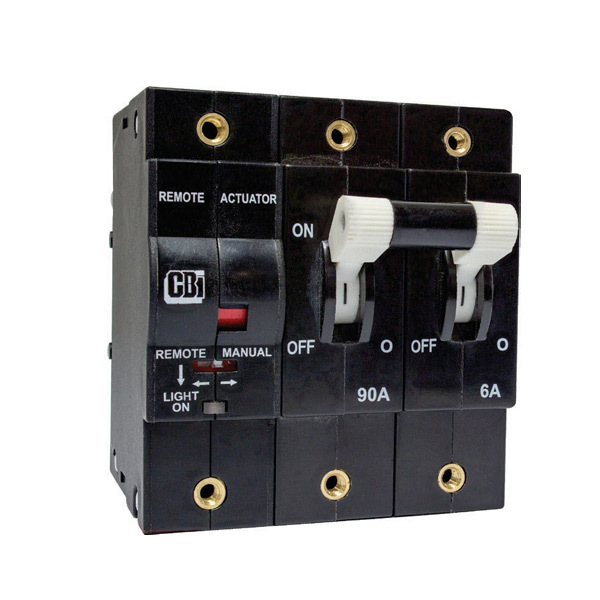

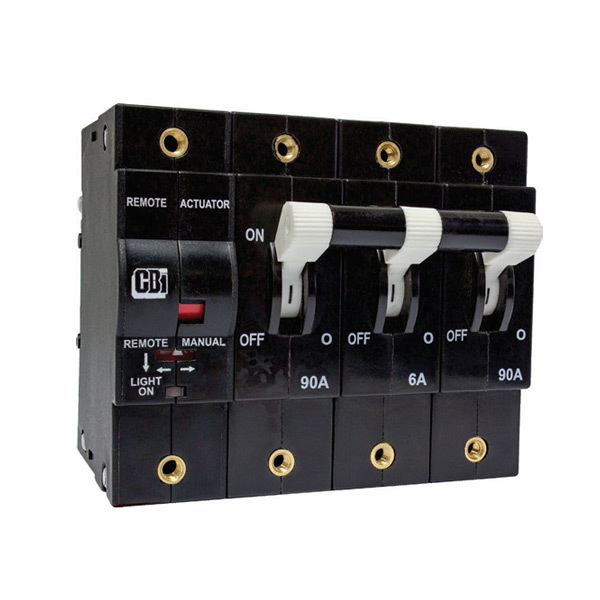

→ 可与最多3极DD-Frame断路器配对
→ 设备可锁定在外，防止人工操作

典型应用

→ 电池管理
→ 电信
→ 铁路
→ 太阳能
→ 系统自动化
→ 远距离不方便或不可触及的环境中的开闭闸操作

认证: CCC, CE认证
